SIT1044Q国产CAN FD芯片可完美替代TJA1044

国际知名品牌NXP推出的TJA1042Q、TJA1043Q、TJA1044Q、TJA1051Q等CAN FD收发器芯片，相信很多电子工程师并不陌生。这类芯片应用中，非常成熟稳定，深受汽车电子工程师的认可、支持和青睐。然而，在实际应用中，很多客户由于交期、价格、成本预算、账期、供应商等多方面因素的影响，需要寻找替代，甚至要求国产替代。近日，很多客户前来杭州华威光电有限公司咨询：“TJA1044是否有国产替代芯片？对应什么型号？”

答案是：有，TJA1044国产替代对应型号是SIT1044Q。仔细对比TJA1044和SIT1044Q产品数据手册参数会发现，华威光电代理的SIT1044Q能够完美兼容替代TJA1044，具体替代详情信息如下：

1）SIT1044QT可pin to pin替代TJA1044T；

2）SIT1044QT/3可pin to pin替代TJA1044T/3；

3）SIT1044QTK/3可pin to pin替代TJA1044TK/3；

那么，关于华威光电代理的SIT1044Q（SIT1044QT、IT1044QT/3、SIT1044QTK/3）这颗芯片，您知道多少呢？国内很多电子工程师，尤其是从事汽车电子领域的工程师，都很熟悉且经常这颗芯片。查看SIT1044Q Datasheet产品手册可知：

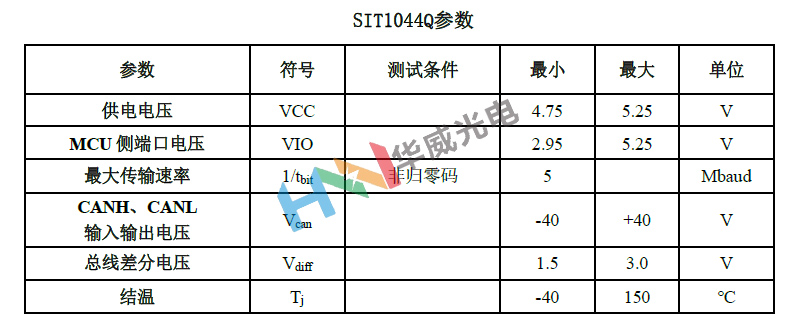

SIT1044Q国产CAN FD收发器芯片参数

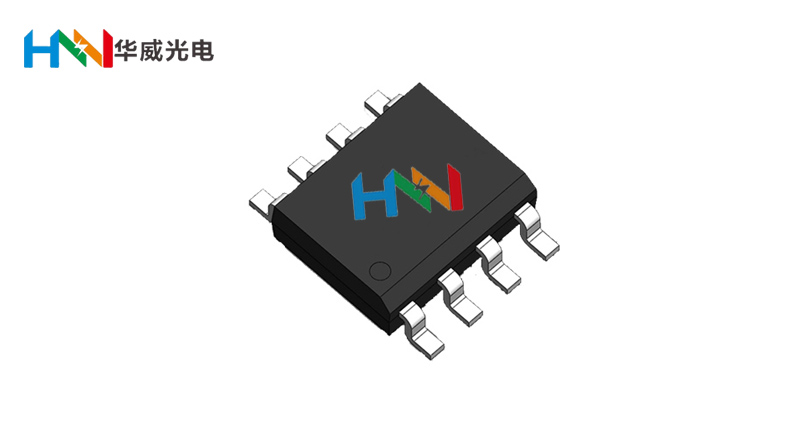

SIT1044Q是一款应用CAN协议控制器和物理总线之间的CAN FD待机模式总线收发器芯片，5V供电，IO口兼容3.3V，输入电压±40V，支持5Mbps灵活数据速率（Flexible Data-Rate），具有在总线与CAN 协议控制器之间进行差分信号传输的能力。SIT1044Q广泛应用于卡车、公交、小汽车、工业控制等领域。SIT1044Q可细分三种型号：

1) SIT1044QT、SIT1044QT/3，SOP-8封装，2500颗/盘；

2) SIT1044QTK/3，HVSON8（DFN3*3-8）封装，小外形、无引脚，6000颗/盘；

SIT1044Q国产CAN FD收发器芯片特点

➢ 完全兼容“ISO 11898-2:2016”标准

➢ 符合AEC-Q100 要求

➢ 内置过温保护

➢ 总线端口±40V 耐压

➢ 驱动器（TXD）显性超时功能

➢ 带远程唤醒功能的低功耗待机模式

➢ SIT1044QT/3 I/O 电压范围支持3.3V 和5V MCU

➢ VCC 和VIO 电源引脚上具有欠压保护

➢ 高速CAN，支持5Mbps （CAN FD）（灵活数据速率）

➢ 高抗电磁干扰能力

➢ 未上电节点不干扰总线

➢ TXD 至RXD 典型环路延时小于100ns

➢ 支持 HVSON8 / DFN3*3-8，小外形，无引脚封

SIT1044Q国产CAN FD收发器芯片引脚分布和定义

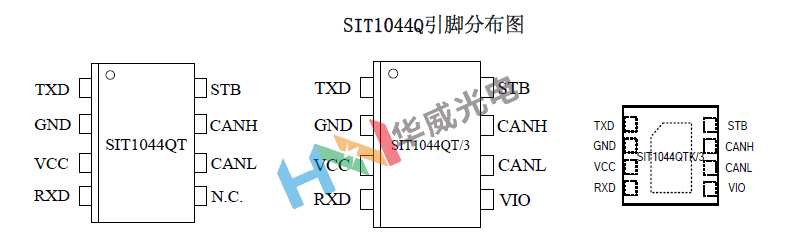

汽车级CAN FD待机模式总线收发器芯片SIT1044QT、IT1044QT/3、SIT1044QTK/3引脚分布图如下所示：

引脚定义：

√ TXD：发送器数据输入端

√ GND：地

√ VCC：供电电源

√ RXD:接收器数据输出端

√ N.C.：无连接（SIT1044QT）

√ VIO：收发器I/O 电平转换电源电压（SIT1044QT/3）

√ CANL：低电位CAN 总线输入输出端

√ CANH：高电位CAN 总线输入输出端

√ STB：高速与待机模式选择，低电平为高速

注：SIT1044QTK/3 封装背面金属焊盘推荐接地
